19-2596; Rev 0; 10/02
High-Linearity 1700MHz to 2200MHz Down-
Conversion Mixer with LO Buffer/Switch
General Description
The MAX9993 high-linearity down-conversion mixer
provides 8.5dB of gain, +23.5dBm IIP3, and 9.5dB NF
for UMTS, DCS, and PCS base-station applications.
The MAX9993 integrates baluns in the RF and LO ports,
a dual-input LO selectable switch, an LO buffer, a dou-
ble-balanced mixer, and a differential IF output amplifi-
er. The MAX9993 requires a typical LO drive of +3dBm,
and supply current is guaranteed to below 230mA.
The MAX9993 is available in a compact 20-pin thin
QFN package (5mm ? 5mm) with an exposed pad.
Electrical performance is guaranteed over the extended
-40°C to +85°C temperature range.
The MAX9993 EV kit is available; contact the factory for
more information.
Applications
Features
o +23.5dBm Input IIP3
o 1700MHz to 2200MHz RF Frequency Range
o 40MHz to 350MHz IF Frequency Range
o 1400MHz to 2000MHz LO Frequency Range
o 8.5dB Conversion Gain
o 9.5dB Noise Figure
o Integrated LO Buffer
o Switch-Selectable (SPDT), Two LO Inputs
o Low 0 to +6dBm LO Drive
o 40dB LO1-to-LO2 Isolation
Ordering Information
UMTS and 3G Base Stations
DCS1800 and EDGE Base Stations
PCS1900 Base Stations
PART
MAX9993ETP-T
* EP = Exposed pad.
TEMP RANGE
-40 ° C to 85 ° C
PIN-PACKAGE
20 Thin QFN-EP*
Point-to-Point Microwave Systems
Wireless Local Loop
Private Mobile Radio
Military Systems

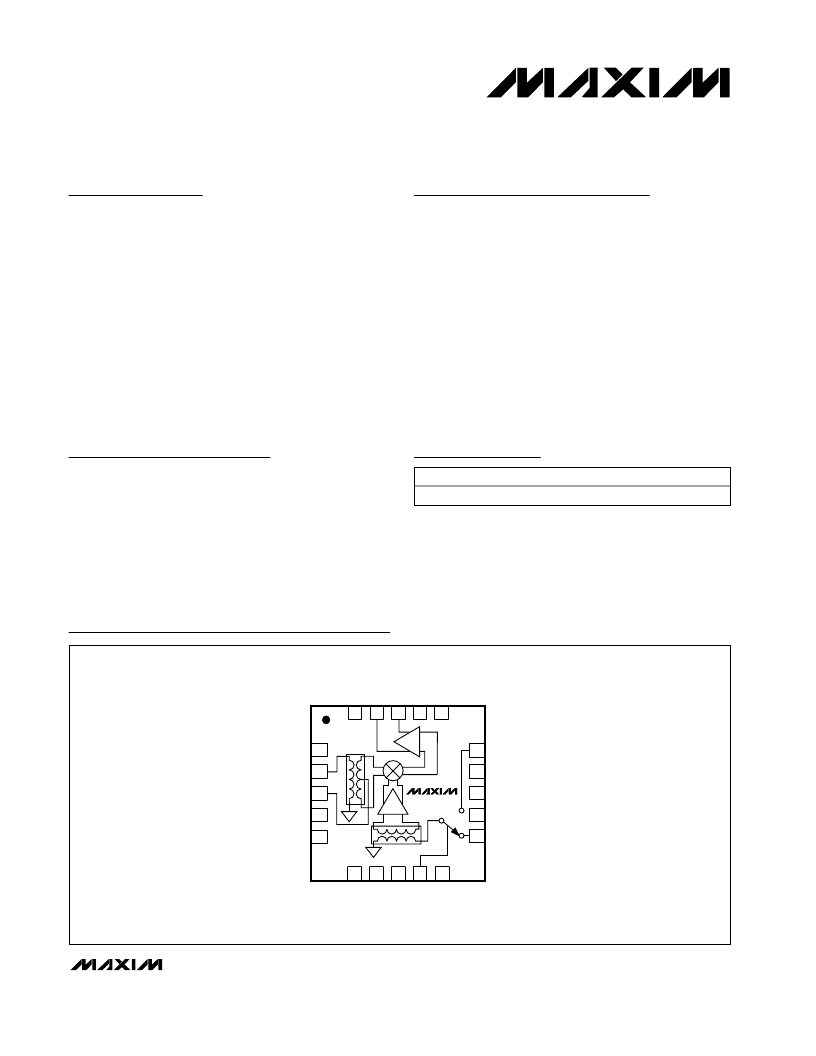

Pin Configuration/Functional Diagram
TOP VIEW
V CC
RF
1
2
15 LO2
14 GND
TAP
GND
GND
3
4
5
MAX9993
13 GND
12 GND
11 LO1
THIN QFN
________________________________________________________________ Maxim Integrated Products
For pricing, delivery, and ordering information, please contact Maxim/Dallas Direct! at
1-888-629-4642, or visit Maxim’s website at www.maxim-ic.com.
1
